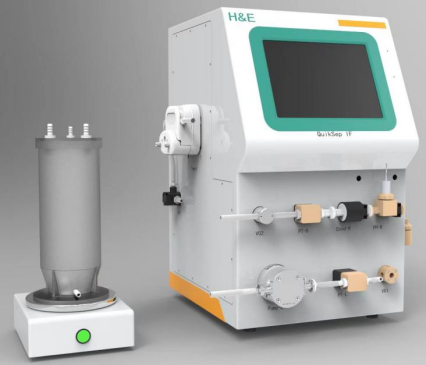

? ? ? ? QuikSep IF桌面一體超濾系統是采用衛生級隔膜單泵作為循環輸液單元，在泵后、膜包濾過端和回流端分別配壓力傳感器，配合回流端的比例調節閥實現恒定跨膜壓TMP，根據客戶工藝需要可選配在線流量計、UV、電導、pH，在入口儲罐底部安裝稱重天平，通過蠕動泵實現自動補液功能，縮濃終點自動判定；出口端儲罐底部安裝稱重天平，可現實濾過終點自動判定。

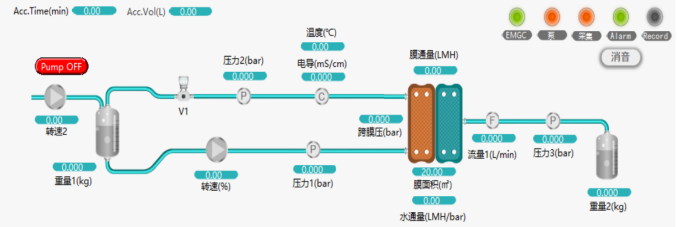

桌面一體超濾流路示意圖：
產品特點：
1.通過泵后、透過、濾過端壓力實時檢測，配合電動比例開度調節閥，可實現恒定TMP；
2.可在線采集流量、重量、UV、電導、pH、壓力和溫度數據，自動補液，終點自動判定；
3.入口選擇閥可根據工藝條件自動切換入口溶劑，出口排液閥可實現終點自動排出樣品，CIP自動排廢；
4.衛生設計，軟件設計符合CGMP、FDA要求，完善的IQ/OQ文件驗證。
5.透過端配超聲波流量計可現實測膜包水通量功能；
6.可設置不同參數的報警值，蜂鳴提示或自動停泵；
7.五級權限管理功能；
8.審計追蹤及電子簽名功能，符合USP ClassⅥ的材質，防護等級IP65；
9.結果分析及數據存儲功能，可自定義生成PDF報告
產品功能介紹：

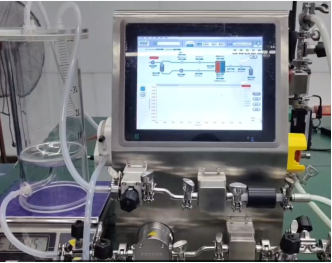

① 通過自動觸摸屏和集成泵、電導、壓力傳感器補液的隔膜泵和稱實現一體化的全自動超濾。既可點擊觸摸屏也可外接鼠標，打開觸摸屏界面QuikSep?程序，輸入用戶名和密碼進入系統操作界面。
② 系統具有調速模式、恒壓模式、恒TMP模式。通過泵、比例調節閥可以實現恒定跨膜壓，也可以實時監測膜通量。
③ 根據客戶的需要可以在回流端和透過端實時監測pH值、電導率，也可以增加UV檢測器，監測有機物的濃度。
④ 除了可以實現超濾的恒TMP、恒流模式，這款產品的亮點是可以通過泵和集成的秤，實現根據重量進行自動補液，或者濃縮到一定重量自動停止補液。也可以根據需要連接外置的稱，可以實時的監測透過端的重量，也可以根據設置的值自動停止。
⑤ 一體化的超濾系統，可以在用戶人員交接時進行用戶的切換來維持實驗工藝。符合FDA要求的權限管理，審計追蹤和數據的記錄的功能。對于實驗的過程，參數數據都可以實時的記錄，進行審計追蹤。
⑥ 實驗的數據可以在歷史數據中進行查看，也可以根據實驗數據生成實驗報告。QuikSep超濾一體系統，實現了小型化、智能化、一體化的功能。是超濾和濃縮的一款很好的工具。
參考配置清單：
序號 | 名稱 | 數量 | 參數 |
1 | 系統泵 | 1 | 隔膜泵泵頭，1、3、10、20L/min，精度±2%，耐壓6bar |
蠕動泵泵頭10~10000ml/min可選，耐壓1.5~3bar | |||
2 | 壓力傳感器 | 3 | 0-10bar，±0.5% |
3 | 觸屏一體機 | 1 | 電阻屏，工業觸摸一體機 |
4 | 電導率檢測器 | 1 | 1μS/cm~300mS/cm，精度±2%，內置溫度傳感器,電導內徑7.75mm |
5 | pH檢測器 | 1 | 檢測范圍?0-14pH，精度±0.1 |
6 | 流量計 | 1 | 非接液流量計，精度±0.5%，放于透過端 |
7 | 軟件 | 1 | QuikSep IF v1.0 |
8 | 稱重天平 | 2 | 15、30、50kg；I/O控制 |
9 | 電動比例調節閥 | 1 | 開度5-100%；軟管外徑范圍：最大10mm |
10 | 管路 | 1 | 316L/PTFE/PFA |
11 | 機架 | 1 | 304不銹鋼材質，防護等級IP54 |
12 | 入口選擇閥 | 1 | 可選擇2、4、6路補液溶劑或清洗液 |
13 | 出口選擇閥 | 1 | 2、4、6個出口 |
14 | 蠕動泵 | 1 | 補液蠕動泵，1L、3L、10L、20L/min |
